Электродвигатели ZIK BMA
Электродвигатели с тормозом ZIK BMA – это трёхфазные двигатели, оснащенные тормозом и устройством для растормаживания (подключение трехфазного электродвигателя должен выполнять квалифицированный специалист). К особенностям оборудования также стоит отнести широкий диапазон мощностей, наличие мгновенно срабатывающей тормозной системы, минимальный уровень вибраций и шума. Высокий тормозной момент обеспечивает надежность работы и значительно облегчает задачи операциониста и обслуживающего персонала. Монтированное растормаживающее устройство обеспечивает кратковременное и длительное отключение тормозной системы. Напряжение питания составляет 380/415В (50/60Гц).
Цена: по запросу заказчика
Основные достоинства электродвигателей данного класса:
- Мощностной предел: от 0,25кВт до 3кВт
- Корпус устройства выполнен из прочного и надежного алюминиевого сплава
- Реализована функция защиты от пыли и влаги (уровень IP54)
- Тип изоляции F
- Характеристики напряжения: 380/415В 50/60Гц
- Особенности присоединительных размеров соответствуют нормам стандарта IEC
- Низкий уровень шума/вибраций при работе оборудования обеспечивается за счет отбалансированного ротора и использования при производстве электродвигателя подшипников повышенной точности
- Тормозной диск выполнен из композитных материалов, использование асбеста исключено, за счет чего создаётся высокий тормозной момент
- Питание тормоза за счет ресурсов переменного тока (без выпрямителя) обеспечивает эффект практически мгновенного срабатывания тормоза
- Устройства оснащены механизмами растормаживания, отвечающими за кратковременное и длительное отключение тормоза
Технические характеристики электродвигателя с тормозом BMA
| TYPE | POWER (KW) | (r/min) | In (A) | cosф | MS1/MN | Mmax/MN | Jx10-4 (Kgm2) | A.C.Tmax (N.m) | D.C.Tmax (N.m) | Zo |
|---|---|---|---|---|---|---|---|---|---|---|
| 2P 3000r/min | ||||||||||
| BM7112 | 0.37 | 2800 | 0.96 | 0.80 | 2.3 | 2.3 | 5.37 | 13.5 | 8.5 | 5700 |
| BM7122 | 0.55 | 2800 | 1.35 | 0.82 | 2.3 | 2.3 | 6.05 | 13.5 | 8.5 | 5700 |
| BM8012 | 0.75 | 2800 | 1.75 | 0.85 | 2.2 | 2.3 | 12.8 | 17.5 | 14 | 5700 |
| BM8022 | 1.1 | 2800 | 2.55 | 0.85 | 2.2 | 2.3 | 14.2 | 17.5 | 14 | 5700 |
| BM90S2 | 1.5 | 2800 | 3.44 | 0.85 | 2.2 | 2.3 | 20.9 | 37 | 29 | 4280 |
| BM90L2 | 2.2 | 2800 | 4.83 | 0.86 | 2.2 | 2.3 | 24.15 | 37 | 29 | 4280 |
| BM100L-2 | 3.0 | 2800 | 6.39 | 0.87 | 2.2 | 2.3 | 43.88 | 50 | 41 | 2650 |
| 4P 1500r/min | ||||||||||
| BM7114 | 0.25 | 1400 | 0.83 | 0.68 | 2.4 | 2.4 | 7.95 | 13.5 | 8.5 | 19000 |
| BM7124 | 0.37 | 1400 | 1.12 | 0.72 | 2.4 | 2.4 | 8.95 | 13.5 | 8.5 | 18050 |
| BM8014 | 0.55 | 1400 | 1.56 | 0.73 | 2.4 | 2.4 | 16.48 | 17.5 | 14 | 9500 |
| BM8024 | 0.75 | 1400 | 2.01 | 0.75 | 2.3 | 2.4 | 18.91 | 17.5 | 14 | 9500 |
| BM90S4 | 1.1 | 1400 | 2.75 | 0.78 | 2.3 | 2.3 | 28.77 | 37 | 29 | 14250 |
| BM90L4 | 1.5 | 1400 | 3.65 | 0.79 | 2.3 | 2.3 | 33.59 | 37 | 29 | 11400 |
| BM100L1-4 | 2.2 | 1400 | 5.03 | 0.82 | 2.2 | 2.3 | 56.33 | 50 | 41 | 7600 |
| BM100L2-4 | 3 | 1400 | 6.82 | 0.81 | 2.2 | 2.3 | 66.18 | 50 | 41 | 6650 |
| 6P 1000r/min | ||||||||||
| BM7116 | 0.18 | 930 | 0.74 | 0.63 | 2.0 | 2.0 | 11.09 | 13.5 | 8.5 | 26000 |
| BM7126 | 0.25 | 930 | 0.94 | 0.64 | 2.0 | 2.0 | 12.75 | 13.5 | 8.5 | 26000 |
| BM8016 | 0.37 | 930 | 1.29 | 0.64 | 2.0 | 2.0 | 25.84 | 17.5 | 14 | 17000 |
| BM8026 | 0.55 | 930 | 1.81 | 0.65 | 2.0 | 2.0 | 29.95 | 17.5 | 14 | 17000 |
| BM90S6 | 0.75 | 930 | 2.19 | 0.70 | 2.0 | 2.2 | 39.88 | 37 | 29 | 17000 |
| BM90L6 | 1.1 | 930 | 2.98 | 0.72 | 2.0 | 2.2 | 50.88 | 37 | 29 | 14000 |
| BM100L-6 | 1.5 | 930 | 3.90 | 0.74 | 2.0 | 2.2 | 96.33 | 50 | 41 | 10000 |

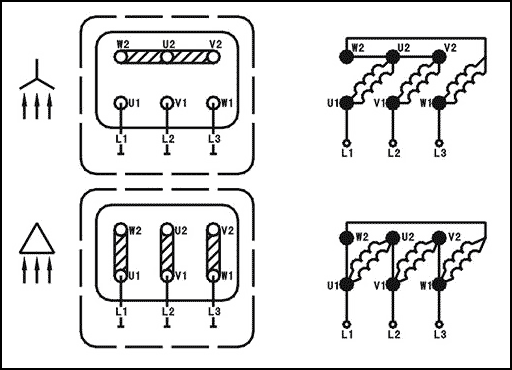

Схема подключения электродвигателя с тормозом BMA

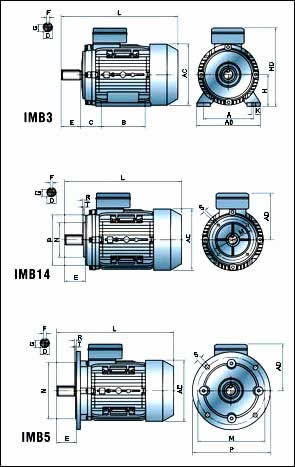

Габаритные и присоединительные размеры электродвигателя с тормозом BMA
| Типо- размер |
Присоединительные размеры (мм) | Габаритные размеры (мм) | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IMB14 | IMB5 | |||||||||||||||||||||||||
| A | В | С | D | E | F | G | H | К | M | N | P | R | S | T | M | N | P | R | S | T | AB | AC | AD | HD | L | |
| 71 | 112 | 90 | 43 | 14 | 30 | 5 | 11 | 71 | 8 | 85 | 70 | 105 | 0 | M6 | 2.5 | 130 | 110 | 160 | 0 | 10 | 3.5 | 136 | 140 | 108 | 179 | 336 |
| 80 | 125 | 100 | 51 | 19 | 40 | 6 | 15.5 | 80 | 10 | 100 | 80 | 120 | 0 | M6 | 3.0 | 165 | 130 | 200 | 0 | 12 | 3.5 | 154 | 160 | 118 | 198 | 372 |
| 90 | 140 | 100 | 56 | 24 | 50 | 8 | 20 | 90 | 10 | 115 | 95 | 140 | 0 | M8 | 3.0 | 165 | 130 | 200 | 0 | 12 | 3.5 | 180 | 180 | 128 | 218 | 439 |
| 100 | 160 | 140 | 75 | 28 | 60 | 8 | 24 | 100 | 12 | 130 | 110 | 160 | 0 | M8 | 3.5 | 215 | 180 | 250 | 0 | 15 | 4.0 | 205 | 200 | 140 | 240 | 498 |
